如何提高滚珠丝杆的预紧力

文章出处:无锡捷宇精密传动有限公司 发表时间:2019-07-29 16:12:04



机械上经常使用到的滚珠丝杠,在滚珠丝杆副中对螺母施加预紧力,可以提高丝杠的轴向刚度和定位精度。下面就给大家说下如何提高预紧力。

1、双螺母垫片式预紧

此种方法机构简单可靠。刚性好,应用最为广泛。在双螺母间加垫片的形式可有专业生产厂根据用户要求事先调整好预紧力,使用时装卸非常方便。

2、双螺母螺纹式预紧

利用一个螺母上的外螺纹,通过圆螺母调整两个螺母的相对轴向位置实现预紧。

3、双螺母齿差式预紧

在两个螺母的凸缘上分别切出齿数差为1的齿轮,两个齿轮分别与两端相应的内齿圈相啮合,内齿圈用螺钉紧固在螺母座上。通过转动其中一个螺母,使两螺母的相互位置发生变化,以调整间隙和施加预紧力。

4、单螺母变导程自预紧

将螺母的内螺纹滚道在中部的一圈上产生一个导程突变量,从而使左右端的滚珠在装配后产生轴向错位实现预紧。

滚珠丝杠螺母副消除轴向间隙的目的:增加预紧减少反向时的空行程,出现无反向死区,同时提高了传动刚度和传动精度。

以上所述就是如何提高滚珠丝杠的预紧力,希望本文的讲解对大家有所帮助。了解更多相关知识,大家可以关注我们的网站。

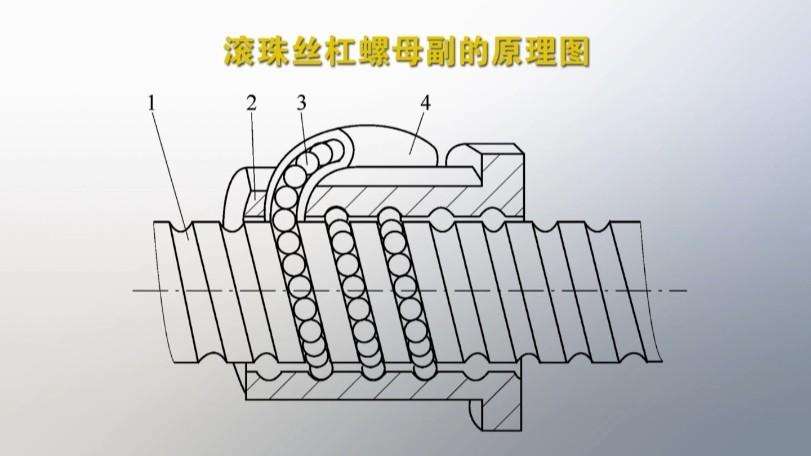

滚珠丝杠
